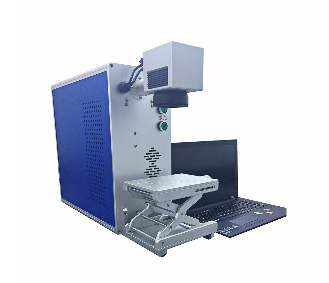

紫外激光打標機是各種PCB材料在許多工業領域應用的最佳選擇,從最基本的電路板、電路布線的生產到口袋型嵌入式芯片的生產,高級工藝是通用的。 該材料的差異使得紫外激光打標機成為各種PCB材料在許多工業領域應用的最佳選擇,從最基本的電路板、電路布線的生產到口袋型嵌入式芯片的生產,是高級工藝中通用的。
紫外激光打標機在電路生產中工作速度快,幾分鐘就可以在電路板上刻蝕出表面圖案。這使得紫外激光成為生產印刷電路板樣品的最快方法。越來越多的樣品實驗室配備了內部紫外激光系統。
依靠光學儀器驗證,紫外激光束的尺寸可以達到10-20μm,從而產生柔性電路跡線。紫外線產生電路痕跡最大的優點是電路痕跡極小,需要在顯微鏡下才能看到。
紫外激光打標機是大規?;蛐∫?guī)模生產的最佳選擇,也是PCB拆卸的良好選擇,尤其是需要應用于柔性或剛柔結合的電路板時。拆卸是從面板上拆下一塊電路板??紤]到材料的靈活性越來越大,這種拆卸將面臨巨大的挑戰。
機械拆卸方式,如V型槽切割、電路板自動切割等,容易損壞敏感、薄的基板,給電子專業制造服務(EMS)企業拆卸柔性、剛柔結合的電路板帶來麻煩。
紫外激光打標機切割不僅可以消除沖壓邊緣加工拆卸過程中產生的機械應力、變形和對電路元件損壞的影響,而且比CO2激光切割等其他激光產生的熱應力影響更小。
縮短切割軸承可以節省空間,這意味著可以將元件放置在靠近電路邊緣的位置,并且可以在每個介面卡上安裝多個電路,以提高效率并達到套用彈性電路的最大限制。
